Globe Style, Accurate Performance

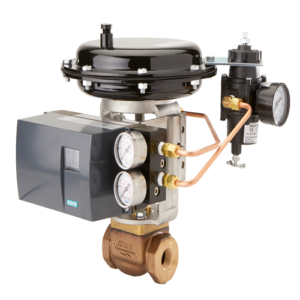

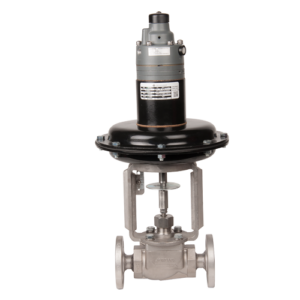

The Mark 78 pneumatic control valve is designed for accurate performance and simplified maintenance. It can be used on a variety of applications including viscous/corrosive liquids, process gases or utility steam in process or utility service.

The Mark 78 utilizes a cage-retained seat design with an unbalanced plug. The top entry cage design allows maintenance while the valve is in the line. The trim comes with stainless steel standard or can easily accommodate special materials for maximum corrosion resistance.

Features & Benefits
  • Top entry cage design allows easy in-line maintenance
  • Optional soft seats enable ANSI Class VI shutoff
  • Characterized flow options including linear, equal percentage, quick-opening, or an equal-linear combination
  • High capacity service – Cvs up to 60 (Kvs up to 51,6) in 2″ (DN50) valves
  • Lift out seats from easy access and quick maintenance
  • Versatile use
Specifications

Size: 1/2″ through 2″ (DN15 through DN50)

End Connections: Threaded (NPT, BSPT, BSPP); ANSI Flanges (150#, 300#); DIN Flanges (PN 10/16, PN25/40); Integral Flanges (ANSI 150#, 300#)

Body Materials: Bronze, Carbon Steel, Stainless Steel

Cv: up to 50 (up to 43 Kv)

Seat: ANSI Class IV (hard seat); ANSI Class VI Teflon (soft seat)

Control Ranges: 3-15 psi (0,2 – 1,0 bar; 0,4 – 2,1 bar) or split ranges (positioner required)

Approvals

CRN (Canadian Registration Number)
Mark 78: 1/2″ – 2″

1/2" STEP Files

1/2″ Mark 78 Series, All Materials, with Welded 300# Flanged Ends with 35M Actuator
1/2″ Mark 78 Series, All Materials, with Welded 150# Flanged Ends with 55M Actuator
1/2″ Mark 78 Series, All Materials, with Welded 150# Flanged Ends with 35M Actuator
1/2″ Mark 78 Series, All Materials, with Welded 150# Flanged Ends with 55M Actuator
1/2″ Mark 78 Series, All Materials, with BSPT Ends with 35M Actuator
1/2″ Mark 78 Series, All Materials, with BSPT Ends with 55M Actuator
1/2″ Mark 78 Series, All Materials, with SW Ends with 35M Actuator
1/2″ Mark 78 Series, All Materials, with SW Ends with 55M Actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with BSPP Ends and 35M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with BSPP Ends and 55M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with BSPT Ends and 35M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with BSPP Ends and 55M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with Welded 300# Flanged Ends and 35M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with Welded 300# Flanged Ends and 55M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with Welded 150# Flanged Ends and 55M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with FNPT Ends and 35M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with FNPT Ends and 55M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with SW Ends and 35M actuator
1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel with SW Ends and 55M actuator

1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 35M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 35M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 55M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 35M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 55M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 35M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 55M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with NPT Ends with 35M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with NPT Ends with 55M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 35M Actuator and 16IQ Positioner
1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator and 16IQ Positioner

3/4" STEP Files

3/4″ Mark 78 Series, All Materials, with Welded 300# Flanged Ends with 35M Actuator
3/4″ Mark 78 Series, All Materials, with Welded 300# Flanged Ends with 55M Actuator
3/4″ Mark 78 Series, All Materials, with Welded 150# Flanged Ends with 35M Actuator
3/4″ Mark 78 Series, All Materials, with Welded 150# Flanged Ends with 55M Actuator
3/4″ Mark 78 Series, All Materials, with FNPT Ends with 35M Actuator
3/4″ Mark 78 Series, All Materials, with FNPT Ends with 55M Actuator
3/4″ Mark 78 Series, All Materials, with SW Ends with 35M Actuator
3/4″ Mark 78 Series, All Materials, with SW Ends with 55M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 55M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with Welded 300# Flanged Ends with 35M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with Welded 300# Flanged Ends with 55M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with Welded 150# Flanged Ends with 35M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with Welded 150# Flanged Ends with 55M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 55M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with SW Ends with 35M Actuator
3/4″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator

3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 35M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 35M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 55M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 35M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 55M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 35M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 55M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with NPT Ends with 35M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with NPT Ends with 55M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 35M Actuator and 16IQ Positioner
3/4″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator and 16IQ Positioner

1" STEP Files

1″ Mark 78 Series, All Materials, with Welded 150# Flanged Ends with 35M Actuator
1″ Mark 78 Series, All Materials, with Welded 150# Flanged Ends with 55M Actuator
1″ Mark 78 Series, All Materials, with BSPT Ends with 35M Actuator
1″ Mark 78 Series, All Materials, with BSPT Ends with 55M Actuator
1″ Mark 78 Series, All Materials, with SW Ends with 35M Actuator
1″ Mark 78 Series, All Materials, with SW Ends with 55M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 35M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 35M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 55M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with Welded 300# Flanged Ends with 35M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with Welded 300# Flanged Ends with 55M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with Welded 150# Flanged Ends with 35M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with Welded 150# Flanged Ends with 55M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with DIN PN16 Ends with 35M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with DIN PN16 Ends with 55M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with DIN PN10 Ends with 35M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with DIN PN10 Ends with 55M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 35M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 55M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with SW Ends with 35M Actuator
1″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator

1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 35M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 35M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 55M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 35M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 55M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 35M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 55M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 35M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 55M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN10 FE with 35M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN10 FE with 55M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 35M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 55M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 35M Actuator and 16IQ Positioner
1″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator and 16IQ Positioner

1-1/2" STEP Files

1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 85M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 85M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 300#FE with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 300#FE with 85M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 150#FE with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 150#FE with 85M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 85M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 300# IFE with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 300# IFE with 85M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 150# IFE with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 150# IFE with 85M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with NPT Ends with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with NPT Ends with 85M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator
1-1/2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with SW Ends with 85M Actuator

1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 85M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 55M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 85M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 55M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 85M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 55M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150#FE with 85M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 55M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 85M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN10 FE with 55M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN10 FE with 85M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 55M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 85M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator and 16IQ Positioner
1-1/2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 85M Actuator and 16IQ Positioner

2" STEP Files

2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 85M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with BSPT Ends with 85M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 300# FE with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 300# FE with 85M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 150# FE with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 150# FE with 85M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 85M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 300# IFE with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 300# IFE with 85M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 150# IFE with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with 150# IFE with 85M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 85M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator
2″ Mark 78 Series, Bronze, Carbon & Stainless Steel, with SW Ends with 85M Actuator

2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPP Ends with 85M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT End with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with BSPT End with 85M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# FE with 85M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# FE with 85M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with PN16 FE with 85M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# IFE with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 300# IFE with 85M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# IFE with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with 150# IFE with 85M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with FNPT Ends with 85M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 55M Actuator and 16IQ Positioner
2″ Mark 78SP Series, Bronze, Carbon & Stainless Steel, with SW Ends with 85M Actuator and 16IQ Positioner

Jordan Valve Express

The Mark 78 Series is available for Next Business Day shipment.

Size: All

Max Cv/line size, standard actuator only, FNPT only, SMP (MK16IQ-S), Linear or =%

Exclusions may apply.

Get A Quote

Quick Quote

Know what you need and want a quote quickly? We can help! Fill out this form and we will get back to you shortly.
